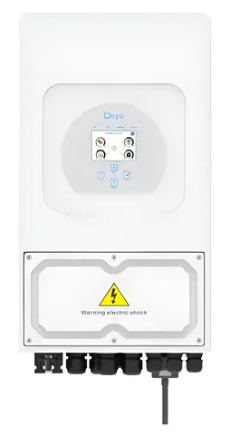

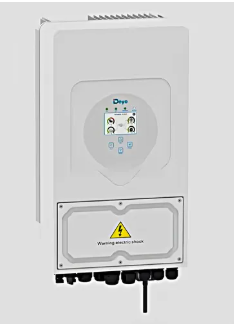

Modelo SUN-5K-SG04LP1

O inversor híbrido Deye é ideal para residências e empresas que enfrentam quedas frequentes de energia, oferecendo função de backup confiável e excelente redução dos custos com energia elétrica.
Também é altamente recomendado para eletrificação rural e sistemas Grid Zero, pois não exige homologação, trazendo mais agilidade e flexibilidade na instalação.

Itens inclusos

• 01 x Inversor híbrido Deye 5kW 220V monofásico – modelo SUN-5K-SG04LP1

• 01 x Suporte de fixação

• 01 x Cabo de comunicação paralela

• 01 x Chave hexagonal em L

• 04 x Parafusos de fixação M8×80

• 02 x Parafusos de fixação M6×12

• 01 x Sensor de temperatura da bateria

• 01 x Datalogger

• 01 x Transformador de corrente

• 01 x Manual do usuário em português

Monitoramento por aplicativo

Aplicativos compatíveis:
SOLARMAN Smart / SOLARMAN Business

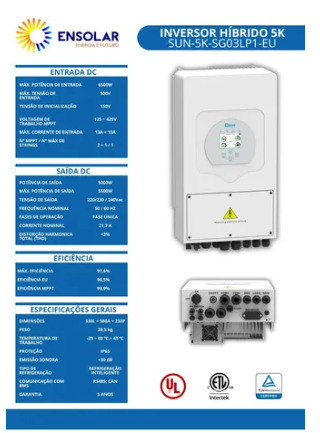

Especificações técnicas

Entrada de bateria (DC)

Tipo de bateria: Chumbo-ácido ou íons de lítio
Faixa de tensão da bateria: 40–60 V
Corrente máxima de carga: 120 A
Corrente máxima de descarga: 120 A
Estratégia de carga para baterias Li-ion: Auto adaptação ao BMS
Número de entradas de bateria: 1

Entrada fotovoltaica (DC)

Potência máxima de acesso fotovoltaico: 10.000 W
Potência máxima CC: 8.000 W
Tensão nominal CC: 500 V
Tensão de partida: 125 V
Faixa de tensão MPPT: 150–425 V
Tensão nominal de entrada CC: 370 V
Corrente máxima de operação: 18 A + 18 A
Corrente máxima de curto-circuito: 27 A + 27 A
Número de MPPT / Strings: 2 / 1+1

Dados de saída AC

Potência ativa nominal: 5.000 W
Potência aparente máxima: 5.500 VA
Corrente nominal de saída CA: 22,7 A / 21,7 A
Corrente nominal de entrada/saída: 25 A / 24 A
Eficiência do MPPT: 35
Potência de pico (off-grid): 2x a potência nominal por até 10 segundos
Fator de potência: 0,8 adiantado a 0,8 atrasado
Tensão de saída: 220 / 230 V (0,85Un – 1,1Un)
Frequência nominal: 60 Hz (55–65 Hz)
Tipo de conexão à rede: L + N + PE
Distorção harmônica total (THD): menor que 3%
Corrente de injeção DC: menor que 0,5 In

Eficiência

Eficiência máxima: 97,60%
Eficiência europeia: 97,00%
Eficiência MPPT: maior que 99%

Dados gerais

Temperatura de operação: -40 °C a +60 °C
Umidade permitida: 0–100%
Altitude máxima: 2.000 metros
Nível de ruído: menor que 30 dB
Grau de proteção: IP65
Topologia: Não isolado
Categoria de sobretensão: OVC II (DC) / OVC III (AC)
Dimensões (L×A×P): 376 × 470 × 241,5 mm
Peso: 19 kg
Modo de resfriamento: Refrigeração natural

Proteções integradas

Proteção contra inversão de polaridade DC
Proteção contra sobrecorrente AC
Proteção contra sobretensão AC
Proteção contra curto-circuito AC
Proteção térmica
Detecção de impedância de isolamento
Monitoramento de componentes DC
AFCI (opcional)
Proteção anti-ilhamento
Interruptor DC
Detecção de corrente residual

Interface de comunicação

RS485 / RS232 / CAN
Modos de monitoramento: GPRS, Wi-Fi, Bluetooth, 4G e LAN (opcional)

Certificações

Regulamentação de rede:
IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105

Regulamentação EMC e segurança:
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

Registro INMETRO: 007492/2019

Pontos fortes

Saída 100% desbalanceada por fase
Até 50% da potência nominal por fase
Possibilidade de retrofit em sistemas existentes
Paralelismo de até 10 inversores
Suporte a múltiplas baterias
Corrente máxima de carga e descarga de até 240 A
Compatível com baterias de baixa tensão 48 V
6 períodos programáveis para carga e descarga
Suporte a gerador a diesel

Garantia

O inversor híbrido Deye SUN-5K-SG04LP1 conta com 10 anos de garantia contra defeitos de fabricação e assistência técnica oficial no Brasil.

Recomendações de uso

Painéis solares recomendados

Modelo do painel | Mínimo | Recomendado | Máximo
340 W | 5 | 15 | 18
450 W | 4 | 11 | 14
550 W | 4 | 9 | 12
650 W | Não recomendado

Cabos solares recomendados: cabo fotovoltaico 6 mm²
Cabos DC para baterias: cobre 25 mm²

Aplicações comuns

Indústrias
Residências
Comércios
Hospitais
Sistemas Grid-Tie
Sistemas Off-Grid

Avisos importantes

Este inversor permite a atualização de sistemas off-grid para híbridos on-grid sem necessidade de troca de equipamento quando a rede elétrica estiver disponível.

O equipamento já está preparado para futuras legislações que permitirão injeção de energia em horário de ponta com compensação proporcional.

O modelo SUN-5K-SG04LP1 permite paralelismo para aumento de potência e formação de rede trifásica com no mínimo 3 unidades.
